產品簡介

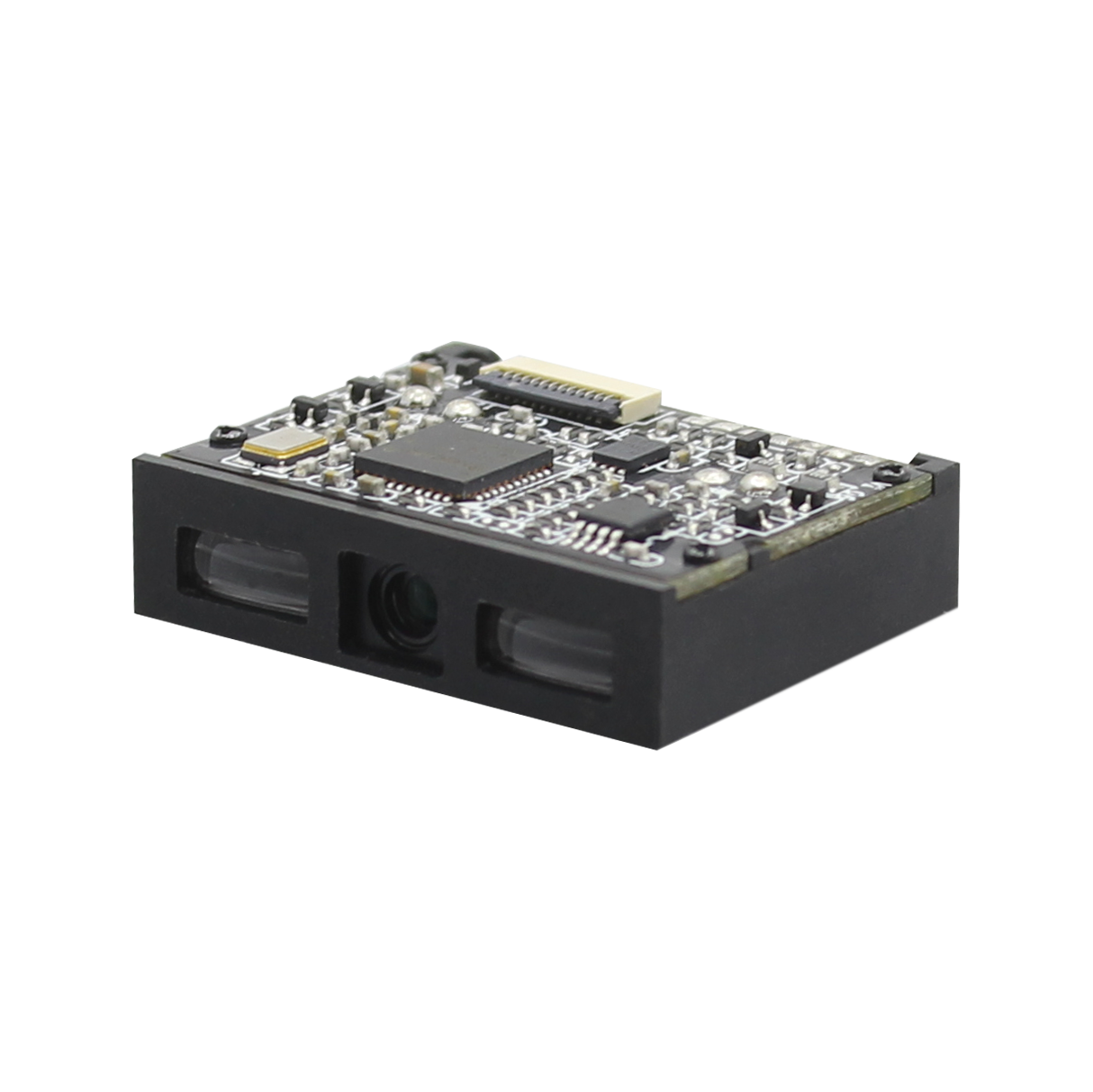

NLS-EM1365-EX采用自主研發核心解碼技術，可快速識讀各類品質的條碼。集成了高性能解碼器，擁有快速的解碼和高精度識讀能力，輕松識讀市場上主流一維條碼。提供USB和TTL-232接口，滿足更多接口需求。圖像采集器與解碼板集成于一體，體積薄，重量輕，易于集成，該款高性能CCD識讀引擎可方便嵌入各種設備作為條碼的識讀組件應用，如展示亭、檢票機、PDA、物流快遞柜、電商自提柜、智能家居儲物柜、ATM自助柜、自助查詢終端、排隊叫號設備、彩票機、證件制造設備等等。
?
◆?
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆ 集成度高
圖像采集器與解碼板集成于一體，體積小，重量輕，易于集成。
◆ 識讀性能高
集成了高性能解碼器，擁有快速的解碼和高精度識讀能力，輕松識讀市場上主流一維條碼。
◆?多個接口，滿足更多需求
提供 USB 和 TTL-232 接口，滿足更多接口需求。
◆ 綠色低功耗
采用自主
核心技術，大大降低運行功耗，延長設備使用壽命
|
掃描性能 |
圖像傳感器 |
? |
CCD |
|
分辨率 |
? |
2500 |
|
|
照明及對焦 |
? |
紅光LED（620nm~630nm） |
|
|
識讀碼制 |
1D |
EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, GS1 Databar, Code 128, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39, Code 11, MSI-Plessey, Code 93, Plessey |
|
|
? |
|||
|
識讀精度* |
? |
≥3mil |
|
|
典型識讀景深* |
EAN-13 (13mil) |
60mm~600mm |
|
|
Code 39 (5mil) |
90mm~190mm |
||
|
符號反差* |
? |
≥30% |
|
|
條碼靈敏度** |
? |
傾斜±65°，偏轉±65° |
|
|
機械/電氣 參數 |
通訊接口 |
? |
TTL-232,USB1.1 |
|
外觀尺寸(mm) |
? |
28.2(W)×21.6(D)×8.6(H)（最大值） |
|
|
重量 ??????????????????????????????? |
? |
5.7g |
|
|
工作電壓 |
? |
3.3 VDC±5% |
|
|
額定功耗 |
? |
69mW（典型值） |
|
|
電流@3.3 VDC |
工作 |
21mA（典型值），88mA（最大值） |
|
|
待機 |
10mA |
||
|
環境參數 |
工作溫度 |
? |
-20℃~+55℃ |
|
儲存溫度 |
? |
-40℃~+70℃ |
|
|
工作濕度 |
? |
5%~95%（無凝結） |
|
|
環境光照 |
? |
0~100,000LUX |
|
|
國際認證 |
? |
? |
FCC Part15 Class?B，CE EMC Class B |
|
配件列表 |
FFC線（選配） |
? |
12pin?同面或異面FFC線 |
|
開發板（選配） |
? |
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
|
數據線（選配） |
USB |
USB數據線，用來連接開發板和信息接收主機。 |
|
|
RS-232 |
RS232數據線，用來連接開發板和信息接收主機。 |
||
|
電源適配器（選配） |
? |
5V電源適配器，配合RS232數據線給開發板供電。 |
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；紙質碼使用新大陸制定的測試樣碼；
**測試條件：測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
