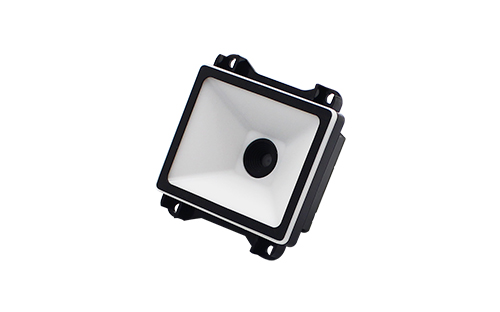

新大陸NLS-EM25二維碼讀頭掃描模組簡介：
新大陸NLS-EM25二維碼讀頭掃描模組有優秀的屏幕識讀能力，針對屏幕條碼做特殊調校與優化，可適應低亮度及各類貼膜的大數據量屏幕條碼，并提供USB和RS-232接口，蜂鳴器與按鍵，可以透過杜邦口接線直連通訊，適合VTM柜、電商自提柜、智能家居儲物柜、ATM自助柜、自助查詢終端、排隊叫號設備等應用。
新大陸NLS-EM25二維碼讀頭掃描模組特性：
◆ 核心技術
采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。
◆ 卓越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆ 接口豐富
提供USB和TTL-232接口，滿足更多接口需求。
◆ 高運動容差
采用全新BSI高靈敏度全局曝光與高幀率的CMOS，最快可以捕獲每秒2.3米移動中的手機支付碼，再快的刷手全都抓的住！
|
掃描性能
|
圖像傳感器
|
|
640*480 CMOS傳感器
|
||
|
照明
|
|
白色LED
|
|||
|
識讀碼制
|
2D
|
PDF417,QR Code, Micro QR, DataMatrix, Chinese Sensible Code, GM Code, MicroPDF417 Code, CODEONE
|
|||
|
|
1D
|
EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, ITF14, ITF6, Matrix 25, CodaBar, Code39, Code93, ISSN, ISBN, Industrial25, Standard25, Plessey, Code11, MSI Plessey, UCC/EAN Composite, GS1 Databar, China Post 25, Code 49, Code 16K等
|
|||
|
識讀精度*
|
|
≥5mil
|
|||
|
典型識讀景深*
|
EAN-13 (13mil)
|
25mm~110mm
|
PDF417 (6.7mil)
|
35mm-45mm
|
|
|
QR Code (15mil)
|
0mm~90mm
|
Data Matrix (10mil)
|
35mm-50mm
|
||
|
手機公交碼
|
38mm-135mm
|
||||
|
符號反差*
|
|
≥30%
|
|||
|
條碼靈敏度**
|
手機公交碼
|
傾斜±40°，偏轉±45°，旋轉360°
|
|||
|
運動容差*
|
|
最高230 cm/s(微信支付)
|
|||
|
視場角度
|
|
水平 68°，垂直 51°，對角84.8°
|
|||
|
機械/電氣
參數
|
通訊接口
|
|
TTL-232，RS-232，USB
|
||
|
外觀尺寸
|
|
61.5(W)×65.5(D)×31.9(H)（最大值）
|
|||
|
提示方式
|
|
蜂鳴器、綠色指示燈
|
|||
|
重量
|
|
33g
|
|||
|
工作電壓
|
|
12pin FPC 臥式插座：3.3-5 VDC±5%
|
|||
|
|
|
4pin 杜邦插座USB接口：3.3-5 VDC±5%
4pin 杜邦插座RS232接口：3.3-5 VDC±5%
|
|||
|
額定功耗@5.0VDC
|
|
1129mW(典型值)
|
|||
|
電流@5.0 VDC
|
工作
|
237mA(典型值)，319mA(最大值)
|
|||
|
待機
|
69mA
|
||||
|
額定功耗@3.3VDC
|
|
1103mW(典型值)
|
|||
|
電流@3.3VDC
|
工作
|
335mA(典型值)，479mA(最大值)
|
|||
|
待機
|
93mA
|
||||
|
環境參數
|
工作溫度
|
|
-40℃~+60℃
|
||
|
儲存溫度
|
|
-40℃~+75℃
|
|||
|
工作濕度
|
|
5%~95%(無凝結)
|
|||
|
環境光照
|
|
0~100,000LUX
|
|||
|
國際認證
|
|
|
FCC Part15 Class B，CE EMC Class B
|
||
|
配件列表
|
開發板
|
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出
|
||
|
數據線
|
USB
|
USB數據線，用來連接開發板和信息接收主機
|
|||
|
RS-232
|
RS-232數據線，用來連接開發板和信息接收主機或設備通過4pin杜邦插連接上位機
|
||||
|
電源適配器
|
|
5V電源適配器，配合RS-232數據線給開發板供電
|
|||
?*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；紙質碼使用新大陸制定的測試樣碼；屏幕碼使用5.5寸安卓手機，亮度100%
**測試條件：測試距離=（最小景深+最大景深）/2；環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
**測試條件：測試距離=（最小景深+最大景深）/2；環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
