產品簡介

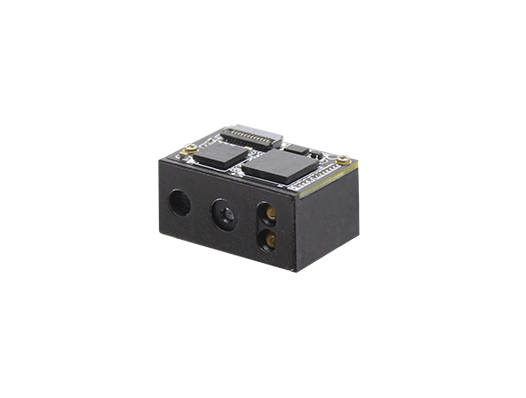

NLS-EM3296條碼識讀引擎可以快速地識讀各類品質的條碼。該產品高集成度，低功耗，尺寸小巧。非常適合嵌入在PDA設備、POS設備、平板設備及各類輕薄型的設備中使用。
產品特性
◆
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆ 小尺寸
超乎想象的尺寸，可輕松嵌入各類輕薄設備中。
◆?接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆?綠色低功耗
采用自主
核心技術，大大降低運行功耗，延長設備使用壽命。
|
掃描性能 |
圖像傳感器 |
|
640×480 CMOS |
|
照明 |
|
紅光LED 625nm±10nm |
|
|
對焦 |
|
紅光LED 625nm±10nm |
|
|
識讀碼制 |
2D? |
PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050, 080, 100, 140)、漢信碼 |
|
|
1D |
Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Standard 25, Codabar, Industrial 25, Code39, Code 93, Code 11, Plessey,?MSI-Plessey,? GS1-DataBarTM(RSS)(RSS-14、RSS-Limited、RSS-Expand)，Matrix 2 of 5 |
||
|
識讀精度* |
|
≥4mil |
|
|
典型識讀景深* |
EAN-13? |
55mm~360mm (13mil) |
|
|
Code 39? |
45mm~160mm (5mil) |
||
|
Data Matrix? |
40mm~110mm (10mil) |
||
|
QR Code? |
45mm~140mm (15mil) |
||
|
PDF 417? |
50mm~110mm (6.67mil) |
||
|
符號反差* |
|
≥25% |
|
|
條碼靈敏度** |
|
傾斜±50°，偏轉±60°，旋轉360° |
|
|
視場角度 |
|
水平44°，垂直33.2° |
|
|
機械/電氣 參數 |
通訊接口 |
|
TTL-232 , USB (HID-KBW、虛擬串口) |
|
外觀尺寸(mm) |
|
21.8(W)×15.3(D)×11.8(H)（最大值） |
|
|
重量 |
|
4g |
|
|
工作電壓 |
|
3.3 VDC±5% |
|
|
額定功耗 |
|
437mW（典型值） |
|
|
電流@3.3VDC |
工作? |
131mA（典型值），171mA（最大值） |
|
|
待機? |
8.2mA |
||
|
|
|
休眠 |
≤10uA |
|
環境參數 |
工作溫度 |
|
-20℃~+60℃ |
|
儲存溫度 |
|
-40℃~+70℃ |
|
|
工作濕度 |
|
5%~95%（無凝結） |
|
|
環境光照 |
|
0~100000LUX |
|
|
國際認證 |
|
|
FCC Part15 Class?B，CE EMC Class?B |
|
配件列表 |
開發板 |
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機 |
|
|
RS-232 |
RS-232數據線，用來連接開發板和信息接收主機 |
||
|
電源適配器 |
|
5V電源適配器，配合RS-232數據線給開發板供電 |
